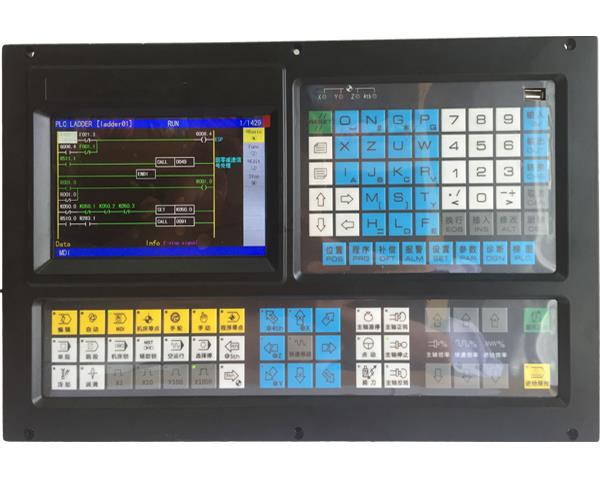

Introducción del producto: controlador de fresado de 4 ejes (controlador de perforación) con PLC
El controlador de fresado ECN4000TM es una nueva generación de sistema CNC. Como versión mejorada, admite el ciclo de fresado, taladrado y taladrado. Emplea una CPU de alta capacidad de 32 bits y un dispositivo programable FPGA a gran escala, aplica tecnología de control de tareas múltiples en tiempo real y tecnología de interpolación de hardware, y es capaz de realizar control de movimiento de precisión de nivel µm y control lógico PLC. Es un movimiento cnc avanzado controlador con PLC.
Características del producto: controlador de fresado de 4 ejes (controlador de perforación) con PLC
● Control de cuatro ejes; Enlace de 4 ejes; 2 husillos analógicos
● Ciclo de interpolación de 1 ms, precisión de control de 0.1 μm.
● Dos canales -10V ~ 10V salida de voltaje analógico, admite control de doble husillo
● Tipo lineal, tipo índice y tipo S, etc. Se pueden elegir los tipos de aceleración y desaceleración.
● Integrado con la programación del PLC, se puede elegir la programación actual del PLC en ejecución
● PLC visualizado en línea, monitoreo en tiempo real, seguimiento de señal en tiempo real
● Admite programación de macro de tipo de declaración, admite códigos de macro con llamadas de parámetros.
● El roscado flexible y el roscado rígido se pueden configurar mediante parámetros
● Incluye espiral, escala, coordenadas polares, círculo fijo y una variedad de funciones de ciclo compuesto de ranurado.
● Incluye funciones históricas de alarma y operación de reanudación, es conveniente para los usuarios operar y mantener.
● Admite contraseñas de varios niveles para el mantenimiento y la gestión de equipos.
● 36 puntos de entrada general / 36 puntos de salida general
● Admite el puerto estándar RS232 y USB, admite la operación de documentos en disco U, la configuración del sistema y el software actualizado, puede cumplir con las funciones que transfieren documentos, el mecanizado DNC de puertos serie y el mecanizado en línea USB.
Eje de control: controlador de fresado de 4 ejes (controlador de perforación) con PLC
● Eje de control: 4 ejes (X, Y, Z, A)
● Eje de enlace: 4 ejes Funciones del eje de alimentación
● Rango de comando de posición:
Entrada métrica (G21) -9999.9999 mm ~ 9999.9999 mm, la unidad de comando mínima: 0.0001 mm
Entrada en pulgadas (G20): -999.9999 pulgadas ~ 999.9999 pulgadas, la unidad de comando mínima: 0.0001 pulgadas
● Ración de engranaje electrónico: multiplicador de comando 1 ~ 65536, multiplicador de comando 1 ~ 65536
● Velocidad de desplazamiento rápido: máximo 60 m / min.
● Anulación de desplazamiento rápido: F0, 25%, 50%, 100% cuatro niveles de sintonización en tiempo real
● Velocidad de alimentación de corte: velocidad máxima de alimentación: máximo 15 m / min (G94) o 500.00 mm / r (G95)
● Anulación de velocidad de alimentación: 0 ~ 150% de ajuste en tiempo real de dieciséis niveles
● Velocidad de alimentación manual: 0 ~ 150% sintonización en tiempo real de dieciséis niveles

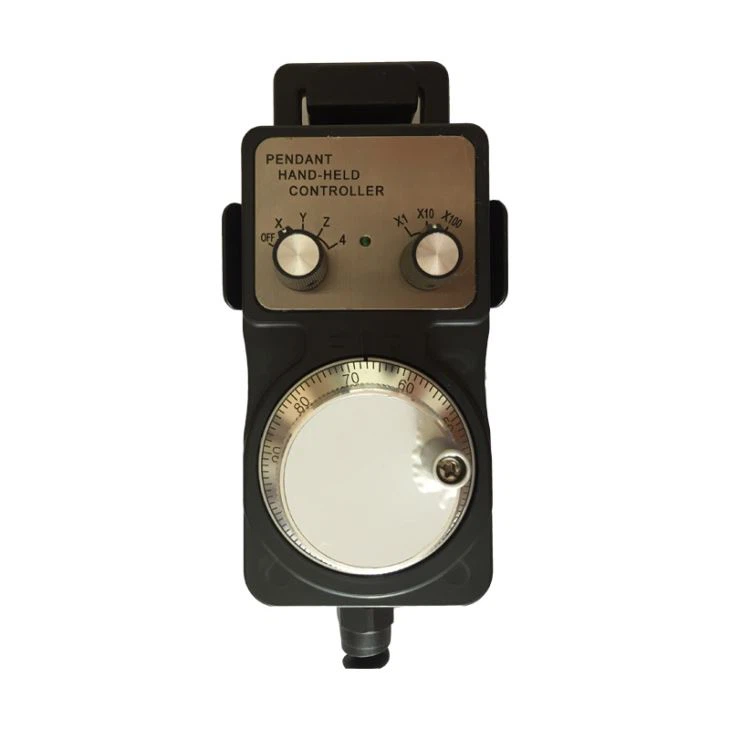

● Alimentación MPG: 0.001 mm, 0.01 mm, 0.1 mm, 1 mm cuatro engranajes
● Alimentación de un solo paso: 0.001 mm, 0.01 mm, 0.1 mm, 1 mm cuatro engranajes
● Modo de interpolación: interpolación lineal, interpolación de arco, interpolación en espiral y rapeo.
● función de chaflán automático
Tipos de aceleración / desaceleración:
● Alimentación de corte: antes del tipo lineal de aceleración y desaceleración, antes del tipo S de aceleración y desaceleración, después del tipo lineal de aceleración y desaceleración y después del tipo de índice de aceleración y desaceleración.
● Movimiento rápido: antes del tipo lineal de aceleración y desaceleración, antes del tipo S de aceleración y desaceleración, después del tipo lineal de aceleración y desaceleración y después del tipo de índice de aceleración y desaceleración.
● Sistema con función de vista previa, puede leer programación de 15 NC, hacer interpolación de líneas pequeñas a alta velocidad y sin problemas, es adecuado para el procesamiento de componentes de máquinas herramienta.
● La velocidad original de aceleración y desaceleración, velocidad final y velocidad de aceleración y desaceleración establecidas por parámetros.
● Modo manual, el modo de volante es posterior al control de aceleración y desaceleración, el modo de volante puede elegir el modo de emergencia o el modo de funcionamiento completo.
● El posicionamiento rápido puede elegir una línea lineal o discontinua.
Funciones del eje del husillo: controlador de fresado de 4 ejes (controlador de perforación) con PLC
● Dos canales -10V ~ 10V salida de voltaje analógico, admite control de doble husillo
● Codificador de husillo: se pueden configurar líneas de codificador (100 p / r ~ 5000p / r)
● Relación de transmisión del codificador y del husillo: (1 ~ 255) :( 1 ~ 255)
● Ración del husillo: 50% ~ 120% ocho etapas de torneado en tiempo real en total
● Eje de husillo control de velocidad de línea constante
● Círculo de golpeteo, golpeteo rígido
Funciones de la herramienta
● Compensación de longitud de herramienta
Compensación de precisión:
● Compensación de error de paso de rosca: se pueden establecer puntos de compensación, intervalo de compensación, compensar la posición original.
● Compensación de reacción: puede establecer el intervalo inverso a la máquina herramienta de interpolación por frecuencia fija o velocidad de elevación
modo.
Funciones del PLC: controlador de fresado de 4 ejes (controlador de perforación) con PLC
● Programación PLC de dos niveles, la velocidad de operación es de 1.5μs / paso de instrucción básica; 4700 pasos en su mayoría, el ciclo de la programación de primer nivel es de 8 ms.
● Admite advertencia de PLC y alarma de PLC.
● Admite programación de PLC múltiple (principalmente 20), se puede elegir la programación de PLC actual.
● 45 tipos de comandos (10 tipos de comandos básicos, 35 tipos de comandos de función)

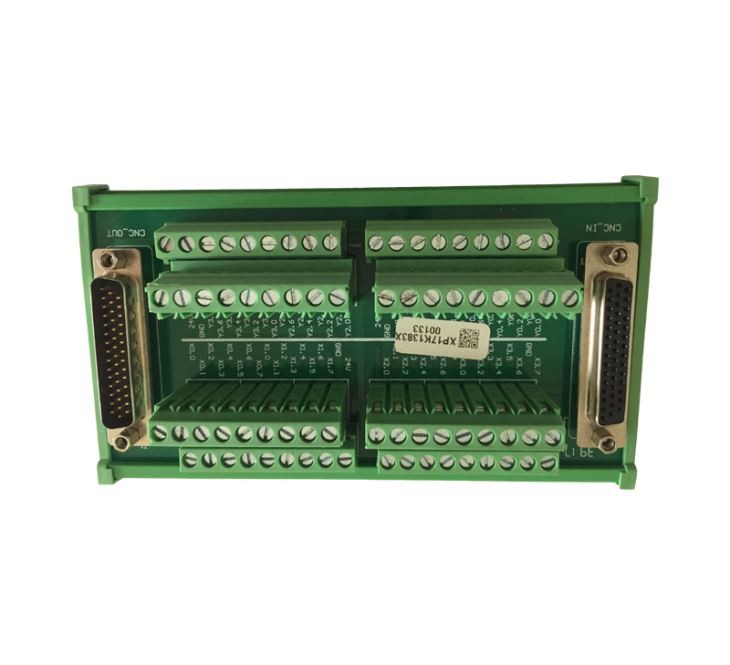

● Entrada / salida de la unidad de E / S: 36/36
Interfaz de pantalla: controlador de fresado de 4 ejes (controlador de perforación) con PLC
● LCD de pantalla ancha de 7.0 pulgadas, celosía de 800 × 480
● chino, inglés, etc. pantalla de múltiples idiomas
● Muestra de ruta de herramienta 2D.
● reloj en tiempo real
Modo de operación:
● Modos de operación: edición, automático, entrada, reinicio de máquina herramienta, volante manual / de un solo paso, manual, DNC.
● Gestión de autoridad de operación múltiple.
● registro de alarmas
Edición del programa: controlador de fresado de 4 ejes (controlador de perforación) con PLC
● Capacidad del programa: 56 MB, puede almacenar 400 programaciones en su mayoría (incluye subprogramación, programación Marco)
● Función de edición: programación / segmento de programación / recuperación de palabras, enmendar, eliminar, copiar y pegar
● Formato de programación: código ISO, admite programa macro de instrucciones, admite coordenadas relativas, coordenadas absolutas y coordenadas polares.
● Programación de llamadas: admite macro con llamadas de parámetros, anidamiento de subprograma de nivel 4.
Función de comunicación: controlador de fresado de 4 ejes (controlador de perforación) con PLC
● RS232: programa de piezas, parámetros y algo de transmisión bidireccional de documentación, admite programa PLC, actualización de puertos serie del software del sistema.
● USB: operación de documentación de disco U, procesamiento de disco U directamente, programa PLC de soporte, actualización de disco U de software del sistema.
● Admite la función de procesamiento DNC del puerto serie y la función de procesamiento en línea USB, confiabilidad y seguridad
Función de fiabilidad y seguridad.
● parada de emergencia
● Límite de ruta de hardware
● Ruta del software inspeccionar
● Copias de seguridad de datos y recuperación de datos.

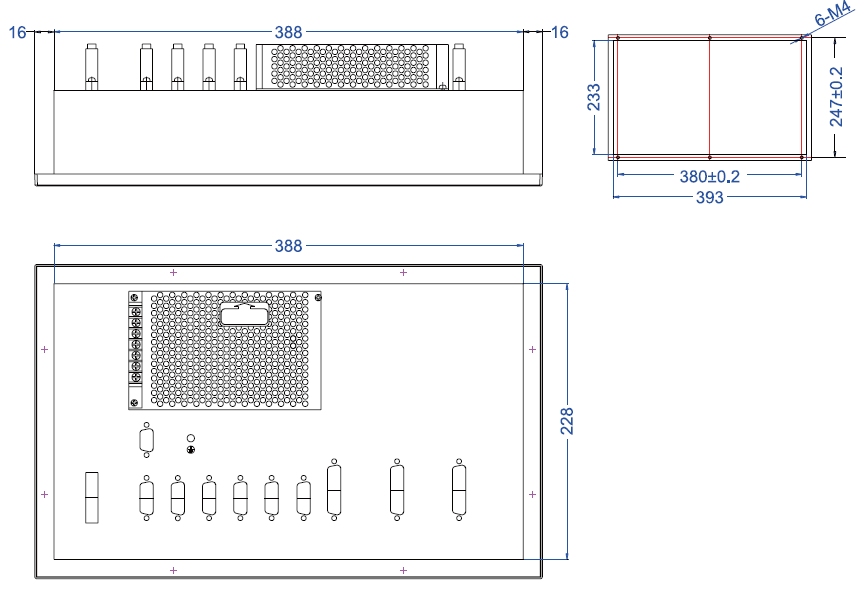

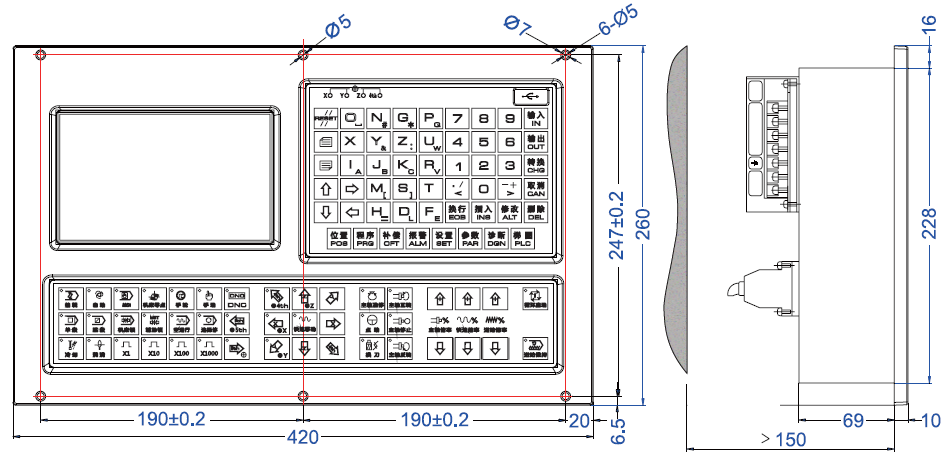

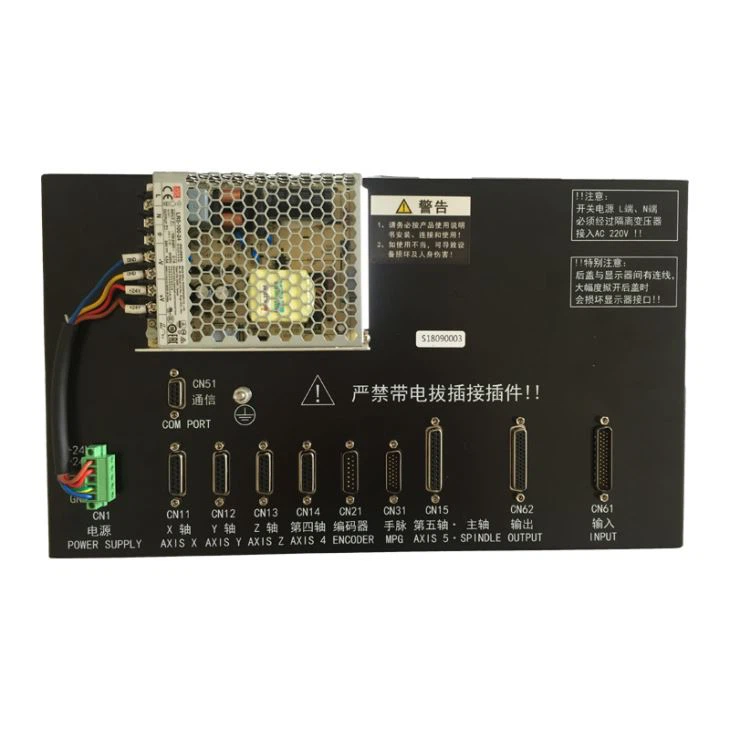

Dimensión: controlador de fresado de 4 ejes (controlador de perforación) con PLC
Código G / M
Código | Función | Código | Función |
G00 | Posicionamiento (recorrido rápido) | G51 | Escalada |
G01 | Interpolación lineal (alimentación de corte) | G53 | Sistema de coordenadas mecánicas |
G02 | Interpolación circular CW (en sentido horario) | G54 | Sistema de coordenadas de la pieza de trabajo1 |
G03 | Interpolación circular CCW (en sentido antihorario) | G55 | Sistema de coordenadas de pieza de trabajo2 |
G04 | Retraso, parada exacta | G56 | Sistema de coordenadas de pieza de trabajo3 |
G12 | Función de detección de ruta de tienda conectada | G57 | Sistema de coordenadas de la pieza de trabajo 4 |
G13 | Función de detección de ruta de tienda rota | G58 | Sistema de coordenadas de la pieza de trabajo 5 |
G15 | Cancelar instrucción de coordenadas polares | G59 | Sistema de coordenadas de pieza de trabajo 6 |
G16 | Instrucción de coordenadas polares | G54.1-G54.50 | Sistema de coordenadas de pieza adicional |
G17 | Selección de plano XY | G60 | Posicionamiento de dirección única |
G18 | Selección de plano ZX | G61 | Modo de orientación |
G19 | Selección de plano YZ | G62 | Relación de esquina automática |
G20 | Entrada de pulgadas | G63 | Modo de tapping |
G21 | Entrada métrica | G64 | Modo de corte |
G22 | Fresado de ranura interna circular en sentido antihorario | G65 | Instrucción Marco |
G23 | Fresado de ranura interna circular en sentido horario | G68 | Coordinación de rotación |
G24 | Fresado de ranuras de acabado de círculo completo en sentido antihorario | G69 | Coordinación rotación cancelar |
G25 | Fresado de ranura completa en círculo en sentido horario | G73 | Ciclo de procesamiento de agujeros profundos de alta velocidad |
G26 | Fresado de ranuras de acabado externo en círculo en sentido antihorario | G74 | Ciclo de giro de rotación izquierda |
G27 | Comprobación de retorno de posición de referencia | G76 | Ciclo aburrido fino |
G28 | Regresar a la posición de referencia | G80 | Ciclo fijo cancelar |
G29 | Regreso desde el punto de referencia | G81 | Ciclo de perforación (ciclo de perforación puntual) |
G30 | Regrese al punto de referencia 2, 3, 4 | G82 | Ciclo de perforación, ciclo de perforación puntual |
G31 | Función de salto | G83 | Ciclo de perforación de remoción de virutas |
G32 | Fresado con ranura externa en círculo a la derecha | G84 | Ciclo de roscado de rotación derecha |
G33 | Fresado de surcos enredados en sentido horario | G85 | Ciclo aburrido |
G34 | Fresado de ranura enredado en sentido antihorario | G86 | Ciclo aburrido |
G35 | Fresado interno de ranura de acabado en sentido antihorario | G87 | Ciclo aburrido |
G36 | Fresado interno de ranura de acabado enredado en sentido horario | G88 | Ciclo aburrido |
G37 | Fresado de ranuras con acabado externo enredado en sentido antihorario | G89 | Ciclo aburrido |
G38 | Fresado de surcos con acabado externo enredado en sentido horario | G90 | Programación absoluta |
G39 | Interpolación de círculo de desplazamiento de esquina | G91 | Programación relativa |
G40 | Cancelar desplazamiento de radio de herramienta | G92 | configuración del sistema de coordenadas flotantes |
G41 | Desplazamiento del radio izquierdo de la herramienta | G94 | Alimentación / min |
G42 | Desplazamiento de radio de herramienta derecho | G95 | Alimentación / rpm |
G43 | Desplazamiento de radio de herramienta positivo | G96 | Control de velocidad constante (velocidad de corte) |
G44 | Desplazamiento de radio negativo de la herramienta | G97 | Control de velocidad constante cancelar (velocidad de corte) |
G49 | Cancelar desplazamiento de longitud de herramienta | G98 | Regresar avión original |
G50 | Ratio zoom cancelar | G99 | Plano de retorno del punto R |
Servicio del producto: controlador de fresado de 4 ejes (controlador de perforación) con PLC
