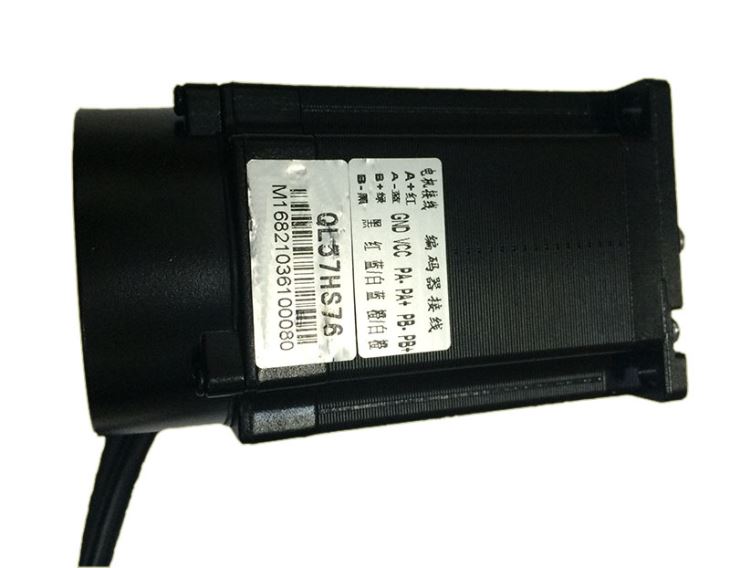

Introducción del producto: motor paso a paso de circuito cerrado nema23 torque 2.2Nm
ECON ofrece servomotores híbridos (motores paso a paso con codificadores) de NEMA 23 a 42 con un par de hasta 12 Nm. Estos servomotores híbridos están integrados con un codificador incremental de 1,000 líneas.
Cuando es conducido por los servoaccionamientos híbridos de ECON, el sistema puede cerrar completamente los bucles de posición entre el variador y el motor y eliminar la sincronización de pérdida de movimiento con características de ausencia de pérdida de pasos y sin reserva de par. En comparación con los servosistemas, los servosistemas fáciles tienen un par de torsión de baja velocidad mucho más alto que los servo sistemas carecen, un costo significativamente menor, sin sobrepasos y sin caza.
Los servomotores fáciles de ECON también se pueden implementar como motores paso a paso estándar con codificadores, y accionados por accionamientos paso a paso con la opción de enviar la señal del codificador a un controlador de movimiento, PLC o dispositivo externo.
Esta serie de servomotores fáciles está disponible en tamaños de cuadro NEMA 17 a 34 con un par de 0,9 a 12 Nm. Fue diseñado para ser alimentado por los servoaccionamientos fáciles de ECON que toman un máximo de 80 entradas de voltaje de CC / CA.
Coincide con el servocontrolador híbrido TS808D. A continuación se muestra la especificación de este modelo.
Característica de la técnica del producto:
Ángulo de paso: 1.8º
Resistencia de aislamiento: 500VDC100MΩ Min
Resistencia de aislamiento: 500VAC 50Hz 1mA 1 Min
Temperatura ambiente: -20 ~ + 40ºC
Aumento de temperatura: 80ºC máx.
Dimensión
Datos técnicos del producto:
Modelo | Participación Torque (NM) | Corriente / Fase (A) | Resistencia (Ω) | Inductancia (MH) | Inercia rotatoria (g.cm2) | Longitud (MM) | Peso (Kg) | Unidad coincidente |
EC57-22 | 2.2 2.2 | 5 5 | 0.4 0.4 | 1,5 | 480 | 99 | 1.1 | TS808D |
ALAMBRADO
Definición de salida del codificador del motor (conector macho DB15 Pin) | |
ALFILER | Definición |
1 | EA + |
2 | VCC |
3 | GND |
11 | EB + |
12 | EB- |
13 | EA- |
Servicio de producto:
ECON brinda servicio técnico de principio a fin y ofrecerá un año de garantía. Cualquier problema, puede enviar un correo electrónico a nuestro ingeniero técnico y ventas, o chatear directamente en nuestro sitio web.
Pago y entrega:
ECON admite T / T, Paypal, Western Union para realizar el pago. Podemos organizar envíos urgentes, aéreos y marítimos, contamos con un equipo profesional para hacer frente a la logística.
