Especificación de producto: servomotor sin escobillas nema32 dc
Especificación de la serie TV80 | |||
Conexión de bobinado | Triángulo | Fuerza radial | 115N máximo a 20 mm de la brida |
Ángulo de pasillo | 120º | Fuerza axial | Max 45N |
Polar | 8 | Aislamiento | Clase B |
Fase | 3 | Resistencia de aislamiento | 500VAC por un minuto |
Desviación axial | 0.05mm | Resistencia de aislamiento | 100M ohmios |
Intervalo radial | 0.02mm@450g | voltaje | 48VDC |
Producto técnico: servomotor sin escobillas nema32 dc
Especificaciones técnicas de la serie TC86 | |||||||||||
Modelo | Velocidad (RPM) | Participación Esfuerzo de torsión (NUEVO MÉJICO) | Poder (W) | Corriente (A) | Inductancia (mH) | Resistencia (ohm) | Pico Esfuerzo de torsión | Inercia (g.cm²) | Longitud del motor (mm) | Peso (kg) | Observación |
TV80-30 | 3000 | 0.9 | 300 | 20 | 1.3 | 0.6 | 0.25 | 544 | 86 | 1.6 | Eje D 19 mm, eje L 35 mm |
TV80-50 | 3000 | 1.7 | 500 | 55 | 0.6 | 0,46 | 0.1 | 1020 | 107 | 2 | Eje D 19 mm, eje L 35 mm |
TV80-70 | 3000 | 2.2 2.2 | 700 | sesenta y cinco | 0.4 0.4 | 0.28 | 0,07 | 1360 | 122 | 2.5 | Eje D 15 mm, eje L 35 mm |
TV80-100 | 3000 | 3.0 | 1000 | 85 | 0,3 | 0.28 | 0,057 | 1900 | 142 | 2.9 | Eje D 15 mm, eje L 35 mm |

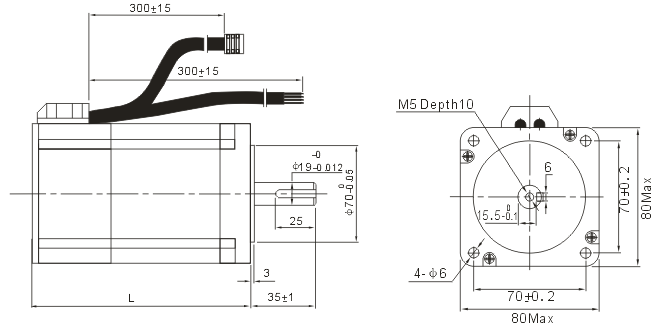

Dimensión del producto: servomotor sin escobillas nema32 dc
Definición del puerto de conexión del producto:
Definición del codificador del motor o salida de señal Hall | |
Color del cable | Definición |
Rojo blanco | EGND |
rojo | VCC |
Azul | EA- |
Azul negro | EA + |
Negro | EB- |
Blanco negro | EB + |
marrón | UE |
naranja | EV |
Amarillo | EW |
Definición de salida del motor | |
Color del cable | Definición |
Amarillo | U |
rojo | V |
Negro | W |
La garantía del producto:
Shenzhen ECON Technology Co., Ltd. garantiza sus productos contra defectos en materiales y mano de obra por un período de 12 meses desde el envío fuera de la fábrica. Durante el período de garantía, la tecnología ECON reparará o reemplazará, a su elección, los productos que resultaron defectuosos.
Exclusiones
La garantía anterior no se extiende a ningún producto dañado por razones de manipulación inadecuada o inadecuada por parte del cliente, cableado incorrecto o inadecuado del cliente, modificación no autorizada o mal uso, u operación más allá de las especificaciones eléctricas del producto y / u operación más allá de las especificaciones ambientales del producto. .
Obtención del servicio de garantía
Para obtener el servicio de garantía, se debe obtener un número de autorización de devolución de material (RMA) del servicio al cliente por correo electrónico: technical01@hybridservo.com antes de devolver el producto para servicio. El cliente pagará por adelantado los gastos de envío de los productos devueltos a la tecnología ECON para el servicio de garantía, y la tecnología ECON pagará la devolución de los productos al cliente.
Limitaciones de garantia
La tecnología ECON no ofrece ninguna otra garantía, ya sea expresa o implícita, con respecto al producto. La tecnología ECON renuncia específicamente a las garantías implícitas de comerciabilidad e idoneidad para un propósito particular. Algunas jurisdicciones no permiten limitaciones sobre la duración y la garantía implícita, por lo que la limitación o exclusión anterior puede no aplicarse en su caso. Sin embargo, cualquier garantía implícita de comerciabilidad o idoneidad se limita a la duración de 12 meses de esta garantía por escrito.
Pago y entrega del producto:
Nuestra empresa solicita varias formas de pago, como T / T, L / C; para algunos pequeños compradores, aceptamos Paypal, Western Union. Podemos organizar el envío urgente, aéreo y marítimo, tenemos un equipo profesional para hacer frente a la logística. Los términos que podemos hacer son EXW, FOB, CFR, CIF, DDU, etc.
Etiqueta: servomotor dc sin escobillas nema32, fabricante, proveedor, fábrica
