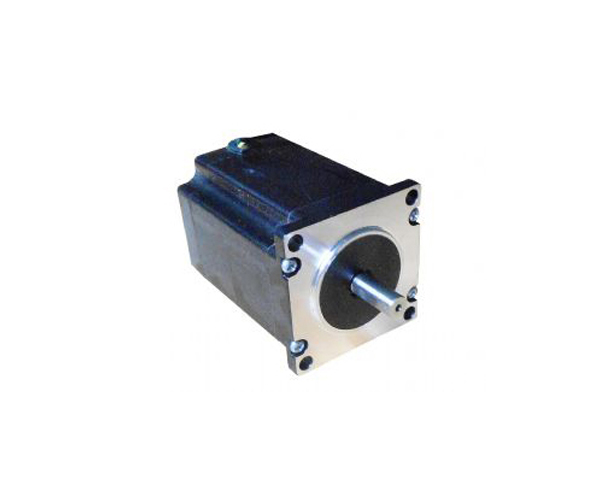

Introducción del producto: Motor paso a paso trifásico serie Nema 23
ECON ofrece motores paso a paso trifásicos de 1.2 ° de alta calidad que están hechos de cobre laminado en frío de alta calidad e imán permanente anti-alta temperatura. Esos motores paso a paso trifásicos están disponibles en tamaño de bastidor Nema23, 34 o 42, con un par de retención de 0.9 a 20N.M. Los motores paso a paso trifásicos de ECON son altamente confiables y de bajo calentamiento. Pueden moverse de manera suave y silenciosa sin áreas de resonancia obvias en todo el rango de velocidad.
Característica de la técnica del producto:
Precisión de paso: 5%
Ángulo de paso: 1.2º
Resistencia de aislamiento: 500VDC100MΩ Min
Resistencia de aislamiento: 500VAC 50Hz 1mA 1 Min
Temperatura ambiente: -20 ~ + 40ºC
Aumento de temperatura: 80ºC máx.
Grado de aislamiento: B
Dimensión
Modelo | Diámetro del eje (mm) | Extensión del eje (mm) | Longitud del eje (mm) |
3EO57-09 | 6.35 | Llave plana 0.5x15 | 21 |
3EO57-15 | 8 | Llave plana 0.5x15 | 21 |
3EO57-25 | 8 | Llave plana 0.5x15 | 21 |
Datos técnicos del producto:
Modelo | Par de mantenimiento (NUEVO MÉJICO) | Fase actual (UNA) | Resistencia (Ω) | Inductancia (MH) | Inercia rotatoria (g.cm2) | Longitud (MM) | Peso (Kg) | Lleva | El emparejado manejar |
3EO57-09 | 0.9 | 5.8 | 0.24 | 0.27 | 220 | 56 | 0,75 | 3 | 3TD682S |
3EO57-15 | 1,5 | 5.8 | 0,29 | 0,39 | 380 | 78 | 1.1 | 3 | 3TD682S |
3EO57-25 | 2.5 | 5.8 | 0,384 | 0.5 0.5 | 530 | 105 | 1,57 | 3 | 3TD682S |
Curva de par-velocidad
| Voltaje: 24VDC Drive: 3TD682S |
Cableado del motor
Servicio de producto:
ECON brinda servicio técnico de principio a fin y ofrecerá un año de garantía. Cualquier problema, puede enviar un correo electrónico a nuestro ingeniero técnico y ventas, o chatear directamente en nuestro sitio web.
Pago y entrega:
ECON admite T / T, Paypal, Western Union para realizar el pago. Podemos organizar envíos urgentes, aéreos y marítimos, contamos con un equipo profesional para hacer frente a la logística.
Recomendaciones:
Controlador digital paso a paso trifásico
