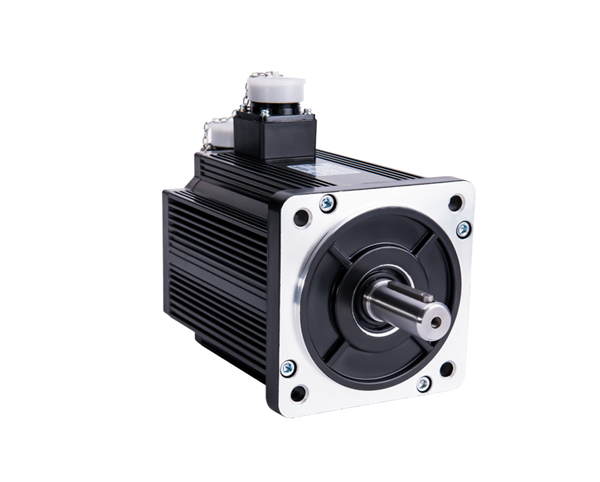

Introducción del producto: servomotor de CA en brida de 130 mm ampliamente utilizado con servoaccionamiento

Los servomotores de CA sin escobillas de alto voltaje de la serie EC-M proporcionan aplicaciones con alta densidad de torque para lograr una alta capacidad de aceleración y un posicionamiento más rápido. Están disponibles en tamaños de marco métrico de 60 mm a 180 mm (el rango de potencia del servomotor es de 100W a 5.5KW). Los modos estándar tienen opciones de cableado estándar para la conexión directa al variador ECON

Selección de productos y parámetros:

Modelo	EC-130M100CC			EC-130M130CC						EC-130M150CC								EC-130M200CC							EC-130M100A
Potencia nominal (W)	1000			1300						1500								2000							1000
Tensión nominal (V)	220			220						220								220							220
Corriente nominal (A)	4 4			5 5						6 6								7.5							4.5 4.5
Velocidad nominal (RPM)	2500			2500						2500								2500							1000
Par de retención (Nm)	4 4			5 5						6 6								7.7							10
Torque pico (Nm)	12			15						18 años								22							20
Voltaje constante (V / 1000 * RPM)	72			68						sesenta y cinco								68							140
Coeficiente de torque (Nm / A)	1			1						1								1.03							2.2 2.2
Rotor inercia (kg.㎡)	0.85x10-³			1.06x10-³						1.26x10-³								1.53x10-³							1.94x10-³
Línea-Línea Resistencia (Q)	2,76			1,84						1,21								1.01							2.7
Inductancia línea-línea (mH)	6.42			4.9						3.87								2,94							8.8
Constante de tiempo eléctrico (ms)	2,32			2,66						3.26								3.8							3.26
Peso (kg)	6.2			6.6						7.4								8.3							10,2
Número de línea del codificador (PPR)	2500
Clase de aislamiento	Clase f
Clase de seguridad	IP65
Usando el medio ambiente	Temperatura: -20 ℃ ~ + 40 ℃, Humedad por debajo del 90% HR Sin rocío
Enchufe del motor	Cable de plomo	U V						V EDUCACIÓN FÍSICA								W 3								EDUCACIÓN FÍSICA 1
	Pin NO.	2						3								4 4								1
Encoder Plug	Cable de plomo	5V	0V		A +	B +			Z +		UNA-		SEGUNDO-	Z-			U +		V +		W +	U-					V-	W-	EDUCACIÓN FÍSICA
	Pin NO.	2	3		4 4	5 5			6 6		7 7		8	9 9			10		11		12	13					14	15	1
Modelo	EC-130M150B			EC-130M260CC								EC-130M230B								EC-130M380CC
Potencia nominal (W)	1500			2600								2300								3800
Tensión nominal (V)	220			220								220								220
Corriente nominal (A)	6 6			10								9.5								13,5
Velocidad nominal (RPM)	1500			2500								1500								2500
Par de retención (Nm)	10			10								15								15
Torque pico (Nm)	25			25								30								30
Voltaje constante (V / 1000 * RPM)	103			70								114								67
Coeficiente de torque (Nm / A)	1,67			1								1,58								1.11
Rotor inercia (kg.㎡)	1.94x10-³			1.94x10-³								2.77x10-³								2.77x10-³
Línea-Línea Resistencia (Q)	1,5			0,73								1.1								0,49
Inductancia línea-línea (mH)	4.37			2,45								4.45								1,68
Constante de tiempo eléctrico (ms)	2.91			3,36								4.05								3,43
Peso (kg)	10,2			9,8								12,6								11,7
Número de línea del codificador (PPR)	2500
Clase de aislamiento	Clase f
Clase de seguridad	IP65
Usando el medio ambiente	Temperatura: -20 ℃ ~ + 40 ℃, Humedad por debajo del 90% HR Sin rocío
Enchufe del motor	Cable de plomo	U V					V EDUCACIÓN FÍSICA								W 3								EDUCACIÓN FÍSICA 1
	Pin NO.	2					3								4 4								1
Encoder Plug	Cable de plomo	5V	0V		A +	B +			Z +		UNA-		SEGUNDO-	Z-			U +		V +	W +		U-				V-		W-	EDUCACIÓN FÍSICA
	Pin NO.	2	3		4 4	5 5			6 6		7 7		8	9 9			10		11	12		13				14		15	1

Instalación de producto:

1: Componentes de instalación / desmontaje acoplados al extremo del eje del motor, no golpee el eje con fuerza para evitar que el otro lado del codificador del eje del motor se golpee mal.
2: esforzarse por aprovechar al máximo su eje para evitar vibraciones y daños en los rodamientos.

Dimensión del producto: servomotor de CA en brida de 130 mm ampliamente utilizado con servoaccionamiento

	EC-130M100CC	EC-130M130CC	EC-130M150CC	EC-130M200CC	EC-130M100A	EC-130M150B	EC-130M260CC	EC-130M230B		EC-130M380CC
Unidad coincidente	ECN-GA3210B	ECN-GA3210B	ECN-GA3210BF	ECN-GA3210BF	ECN-GA3210B	ECN-GA3210BF	ECN-GA3220B	ECN-GA3220B		ECN-GA3230B
LA	166	171	179	192	213		209	241	231
LB	57	57	57	57	57			57
LC	5 5	5 5	5 5	5 5	5 5			5 5
LD	14	14	14	14	14			14
LE	110	110	110	110	110			110
LF	130	130	130	130	130			130
LG	145	145	145	145	145			145
LZ	9 9	9 9	9 9	9 9	9 9			9 9
S	22	22	22	22	22			22
S1	24,8	24,8	24,8	24,8	24,8			24,8
H	24,5	24,5	24,5	24,5	24,5			24,5
W	6 6	6 6	6 6	6 6	6 6			6 6
Cable para la opción		(Cable de pulso) Controlador al controlador						3-10M para la opción
		(Cable del codificador) Codificador al controlador
		(Cable de alimentación) Motor al conductor

Servicio de producto:

ECON brinda servicio técnico de principio a fin y ofrecerá un año de garantía. Cualquier problema, puede enviar un correo electrónico a nuestro ingeniero técnico y ventas, o chatear directamente en nuestro sitio web.

Pago y entrega:

ECON admite T / T, Paypal, Western Union para realizar el pago. Podemos organizar envíos urgentes, aéreos y marítimos, contamos con un equipo profesional para hacer frente a la logística.

Recomendaciones:

El servodrive general de CA se puede usar con un rango de servomotor de CA de 100W ~ 3.8KW

El servoaccionamiento de CA G2 admite Canopen que se burla con el sistema servo
