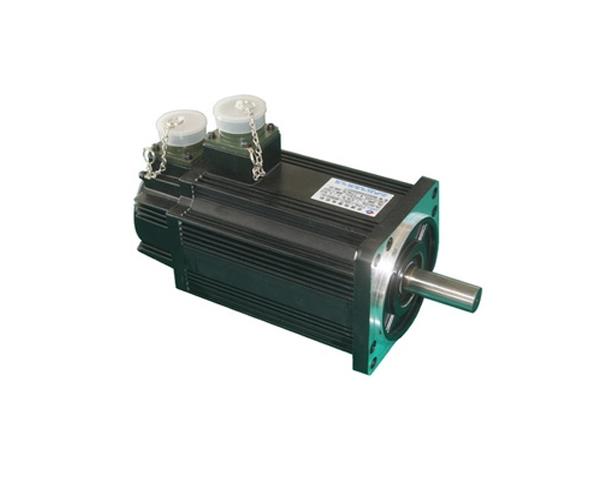

Introducción del producto: AC Servo Motor nema42 uso con servoaccionamiento de CA
Los servomotores de CA sin escobillas de alto voltaje de la serie EC-M proporcionan aplicaciones con alta densidad de torque para lograr una alta capacidad de aceleración y un posicionamiento más rápido. El servomotor de CA de la serie Nema42, el rango de potencia es de 0.8 a 1.8kw, y el par de torsión de 4Nm a 6Nm, ampliamente utilizado en máquinas CNC, como corte por plasma, fresado CNC / máquina de torno ect.
Selección de productos y parámetros:
Modelo | CE- 110M080C | CE- 110M120D | CE- 110M150D | CE- 110M120C | CE- 110M180D | ||||||||||||||||||
Potencia nominal (W) | 800 | 1200 | 1500 | 1200 | 1800 | ||||||||||||||||||
Tensión nominal (V) | 220 | 220 | 220 | 220 | 220 | ||||||||||||||||||
Corriente nominal (A) | 3.5 | 5 5 | 6 6 | 4.5 4.5 | 6 6 | ||||||||||||||||||
Velocidad nominal (RPM) | 2000 | 3000 | 3000 | 2000 | 3000 | ||||||||||||||||||
Par de retención (Nm) | 4 4 | 4 4 | 5 5 | 6 6 | 6 6 | ||||||||||||||||||
Torque pico (Nm) | 12 | 12 | 15 | 12 | 18 años | ||||||||||||||||||
Voltaje constante (V / 1000 * RPM) | 79 | 54 | 62 | 83 | 60 60 | ||||||||||||||||||
Coeficiente de torque (Nm / A) | 1.14 | 0.8 | 0,83 | 1.3 | 1 | ||||||||||||||||||
Rotor inercia (kg.㎡) | 0.54x10-³ | 0.54x10-³ | 0.63x10-³ | 0.76x10-³ | 0.76x10-³ | ||||||||||||||||||
Línea-Línea Resistencia (Q) | 2,41 | 1.09 | 1.03 | 1,46 | 0,81 | ||||||||||||||||||
Inductancia línea-línea (mH) | 7.3 | 3,3 | 3,43 | 4.7 | 2,59 | ||||||||||||||||||
Constante de tiempo eléctrico (ms) | 3 | 3 | 3,33 | 3.2 | 3.2 | ||||||||||||||||||
Peso (kg) | 6 6 | 6 6 | 6.8 | 7,9 | 7,9 | ||||||||||||||||||
Número de línea del codificador (PPR) | 2500 | ||||||||||||||||||||||
Clase de aislamiento | Clase B | ||||||||||||||||||||||
Clase de seguridad | IP65 | ||||||||||||||||||||||
Usando el medio ambiente | Temperatura: -20 ℃ ~ + 40 ℃, Humedad por debajo del 90% HR Sin rocío | ||||||||||||||||||||||
Enchufe del motor | Alambre de plomo | U | V | W | EDUCACIÓN FÍSICA | ||||||||||||||||||
Pin NO. | 2 | 3 | 4 4 | 1 | |||||||||||||||||||
Encoder Plug | Alambre de plomo | 5V | 0V | A + | B + | Z + | UNA- | SEGUNDO- | Z- | U + | V + | W + | U- | V- | W- | EDUCACIÓN FÍSICA | |||||||
Pin NO. | 2 | 3 | 4 4 | 5 5 | 6 6 | 7 7 | 8 | 9 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | ||||||||
Dimensión del producto:
Modelo | EC-110M080D | EC-110M120D | EC-110M150D | EC-110M120C | EC-110M180D |
L (sin freno) | 189 | 189 | 204 204 | 219 | 219 |
L (con freno permanente) | 245 | 245 | 260 | 275 | 275 |
L (con freno electromagnético) | 263 | 263 | 278 | 293 | 293 |
Conductor emparejado | ECN-GA3210B | ECN-GA3210B | ECN-GA3215B | ECN-GA3210B | ECN-GA3215BF |
Cable para la opción | (Cable de pulso) Controlador al controlador | 3-10M para la opción | |||
(Cable del codificador) Codificador al controlador | |||||
(Cable de alimentación) Motor al conductor | |||||
Instalación de producto:
1: Componentes de instalación / desmontaje acoplados al extremo del eje del motor, no golpee el eje con fuerza para evitar que el otro lado del codificador del eje del motor se golpee mal.
2: esforzarse por aprovechar al máximo su eje para evitar vibraciones y daños en los rodamientos.
Servicio de producto:
ECON brinda servicio técnico de principio a fin y ofrecerá un año de garantía. Cualquier problema, puede enviar un correo electrónico a nuestro ingeniero técnico y ventas, o chatear directamente en nuestro sitio web.
Pago y entrega:
ECON admite T / T, Paypal, Western Union para realizar el pago. Podemos organizar envíos urgentes, aéreos y marítimos, contamos con un equipo profesional para hacer frente a la logística.
Recomendaciones:
El servodrive general de CA se puede usar con un rango de servomotor de CA de 100W ~ 3.8KW
El servoaccionamiento de CA G2 admite Canopen que se burla con el sistema servo
