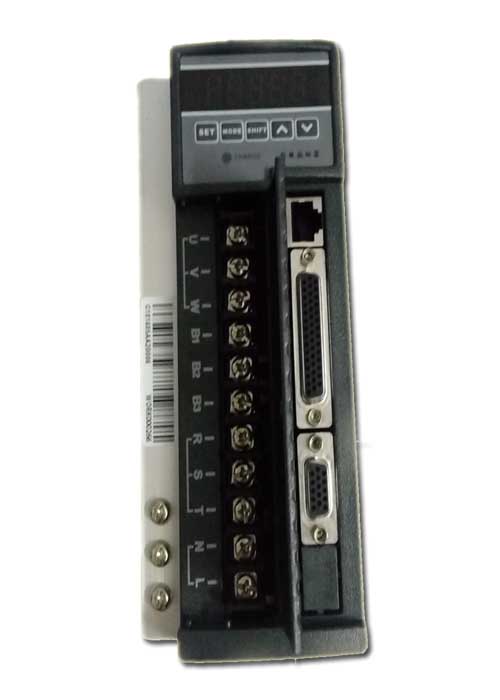

Introducción del producto: el servodrive general de CA se puede utilizar con un rango de servomotor de CA de 100W ~ 3.8KW
El servo sistema de la serie ECON G (servoaccionamiento y servomotor) utiliza el nuevo procesador de señal digital (DSP) y el módulo de potencia inteligente (IPM), el algoritmo de control de optimización avanzado puede lograr un control preciso del par, la velocidad y la posición, admite CANopen, comunicación Modbus estándar protocolo, el rango de potencia del servomotor es 0.1 kW ~ 3.8kW.
Parámetro técnico:
● Rango de potencia: 0.1kW ~ 3.8kW
● Voltaje de entrada: monofásico o trifásico 220VAC (-15 ~ + 10%), 50 ~ 60HZ
● Modo de control: control de posición, control de velocidad, control de par
● Tipo de codificador: codificador óptico incremental lineal 2500 (línea provincial / línea no provincial), codificador rotatorio de 1024 hilos
● Modo de comunicación: RS485, RS232, CANopen, protocolo de comunicación MODBUS estándar
● Puntos de entrada y salida: IO se puede programar para admitir los ajustes lógicos positivo y negativo, 8 entradas admiten 16 tipos de funciones se pueden llevar a cabo en cada función de la función de posicionamiento, 4 salidas de apoyo para 10 tipos de funciones que se pueden llevar fuera de 1 maneras
● Operación y visualización: 5 tubos digitales, 5 teclas o panel de operación portátil
● Función de monitoreo: para proporcionar posición, velocidad, corriente, voltaje, entrada y salida, y así sucesivamente hasta 30 tipos de monitoreo de estado
caracteristicas:
● Utilizando un nuevo procesador de señal digital (DSP) y un módulo de potencia inteligente (IPM), algoritmo de control avanzado, para lograr un control de alta precisión del motor síncrono de imanes permanentes
● La combinación del algoritmo de control PID inteligente y el controlador PDFF mejora la rapidez y precisión del control de posición y velocidad.
● El filtro de muesca se puede utilizar para mejorar el siguiente rendimiento, reducir el ruido y la pérdida de la máquina.
● La señal de salida del codificador es compatible con cualquier relación de división de frecuencia, que es más precisa.
● Admite el observador de perturbaciones de carga, puede transportar torque y compensación hacia adelante, mejorar la respuesta dinámica del sistema
● 6 La identificación de inercia y la función de ganancia automática simplifican el proceso de depuración del sistema.
● La temperatura del interruptor del ventilador se puede establecer, de acuerdo con las necesidades del sitio para abrir la refrigeración por aire, para proporcionar protección ambiental y una aplicación más rentable
● Soporte de software de depuración, análisis de características mecánicas, configuración de parámetros, monitoreo y otras funciones, fácil de operar
● La configuración del panel del operador de mano, la configuración de parámetros y la depuración del sistema es más conveniente y rápida
Modelo | ECN-GA3202 | ECN-GA3204 / GA3207 | ECN-GA3210 / GA3215B | ECN-GA3215BF | ECN-GA3220B | ECN-GA3230B | |
Potencia nominal de salida | 100W-200W | 400W-750W | 1KW-1.5KW | 1.5KW-2.3KW | 2.3KW-3.0KW | 3.0KW-3.8KW | |
Potencia de entrada | AC220V trifásico (-15% a + 10%), 50-60 HZ / AC220V monofásico (-15% a + 10%), 50-60 HZ | ||||||
Especificación del codificador | Codificador incremental (2500ppr, 5V) | ||||||
Modo de control | 1. Modo de control de posición 2, Modo de control de velocidad de pulso 3, Modo de control CAN4, Modo de control 485 5 y Modo de control 232 2. 1. Modo de control de posición 2, Modo de control de velocidad 3, Modo de control CAN4, Modo de control 485 5 y Modo de control 232 | ||||||
Freno regenerativo | Externo | Interno o externo | Interno o externo | ||||
Características de control | Respuesta de frecuencia de velocidad | ≥200HZ | |||||
Velocidad de fluctuación de velocidad: | ＜ ± 3% (fluctuación de carga 0-100%); ＜ ± 2% (potencia -15% a + 10%) (a velocidad nominal) | ||||||
Relación de velocidad | 1: 5000 | ||||||
Frecuencia de pulso | ≤500KHz | ||||||
Control de posición | Modo de entrada | ① Pulso + dirección ② Pulso CW + pulso CCW ③ Pulso de cuadratura A / B | |||||
Engranaje electrónico ratior | Rango de configuración: 1-9999 ／ 1-9999 | ||||||
Pulso de retroalimentación | Ajustable según el número de cables del codificador | ||||||
Tipo de Comentarios | Retroalimentación del codificador de pulso incremental en el eje del motor | ||||||
Tipo de ajuste de parámetro | Botón en el controlador o desde la PC | ||||||
Carga de inercia aplicable | Menos de 3 veces la inercia del motor | ||||||
Tipo de freno regenerativo | Resistencia Consumo Freno | ||||||
Tipo de instalación | Instalación en pared | ||||||
Tipo de puesta a tierra | Conexión a tierra de la carcasa: resistencia a tierra ≤0.1Ω | ||||||
Funciones de monitoreo | Velocidad de rotación, posición actual, acumulación de pulso de comando, desviación posicional, corriente del motor, frecuencia de pulso de comando, estado operativo, señal de terminal de entrada y salida | ||||||
Funciones de protección | Sobrevelocidad, sobretensión / subtensión de la fuente de alimentación principal, sobrecorriente, sobrecarga, anomalía de frenado, anomalía del codificador, tolerancia de posición | ||||||
Exhibición y operación | Panel de pantalla LED de 5 dígitos con 4 teclas | ||||||
Ambiente de trabajo | Temperatura | Temperatura de funcionamiento: 0-55 ℃ / Temperatura de almacenamiento: -20 ℃ a 80 ℃ | |||||
Humedad | Menos del 90% (sin condensación) <90% (sin=""> | ||||||
Vibración | <0.5g (4.9m="" ∕="" s²),="" 10-60hz="" (operación="" no=""> | ||||||
Servicio:
ECON brinda servicio técnico de principio a fin y ofrecerá un año de garantía. Cualquier problema, puede enviar un correo electrónico a nuestro ingeniero técnico y ventas, o chatear directamente en nuestro sitio web.
Pago y entrega:
ECON admite T / T, Paypal, Western Union para realizar el pago. Podemos organizar el envío EXPRESS, AIR y SEA, contamos con un equipo profesional para hacer frente a la logística.
Recomendaciones:
Rango de servomotor de CA de 0.1Kw ~ 3.8Kw
El servoaccionamiento de CA G2 admite Canopen que se burla con el sistema servo
